產品名稱 : 手動光纖偏振控制器
產品型號：MCFPC560
工作波長:1064nm 1550nm
功率 : 500mW
光纖類型 : Hi1060 SMF-28e
銘創光電的光纖偏振控制器通過將光纖纏繞在兩個或三個圓形盤上產生應力雙折射，從而形成獨立的波片，改變單模光纖中傳輸的光的偏振態。光纖的快軸位于纏繞盤的平面內，因此可以通過旋轉槳來調節任意輸入光的偏振態。
|
產品特點
|
應用領域
|
|
實現線偏、圓偏、橢圓偏振態的轉換
|
光纖激光器
|
|
規格多樣可選
|
量子通信
|
|
寬波長范圍選擇
|
光纖傳感
|
|
波長多樣
|
光纖通信
|
|
參數
|
單位
|
數值
|
|||||
|
型號
|
MCFPC560
|
MCFPC561
|
MCFPC562
|
MCFPC563
|
MCFPC564
|
MCFPC565
|
|
|
纏繞盤直徑
|
mm
|
56
|
|||||
|

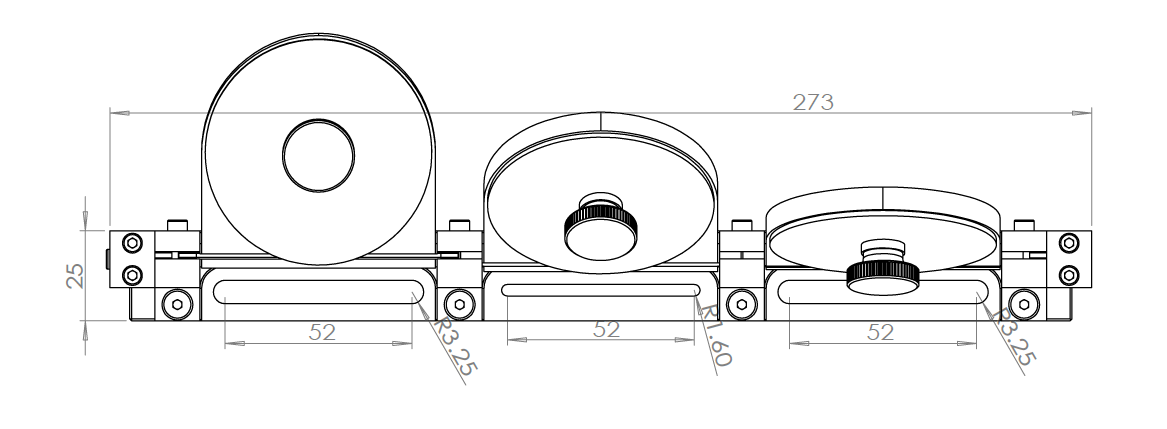

產品尺寸
|
mm
|
273(L)X25(W)
|
|||||
|
光纖類型
|
無
|
460-HP
|
630-HP
|
780-HP
|
1060-XP
|
SMF-28e
|
|
|
工作波長范圍
|
nm
|
N/A
|
450-600
|
600-770
|
780-970
|
980-1600
|
1260-1650
|
|
測試波長
|
nm
|
N/A
|
488
|
633
|
780
|
1060
|
1550
|
|
模場直徑
|
um
|
N/A
|
3.5±0.5um
@515nm
|
4.0±0.5um
@630nm
|
5.0±0.5um
@850nm
|
6.2±0.5um
@1060nm
|
9.7±0.5um
@1550nm
|
|
數值孔徑
|
N/A
|
N/A
|
0.13
|
0.13
|
0.13
|
0.14
|
0.14
|
|
套管類型
|
N/A
|
900um
|
|||||
|
纏繞圈數
|
N/A
|
3-2-3
|
4-3-4
|
2-4-2
|
2-4-2
|
3-6-3
|
|
|
光纖總長
|
M
|
N/A
|
4
|
5
|
|||
|
接頭類型
|
N/A
|
FC/APC
|
|||||
|
彎曲損耗
|
dB
|
N/A
|
≤0.1
|
||||
|
參數
|
單位
|
數值
|
|||||
|
型號
|
MCFPC270
|
MCFPC271
|
MCFPC272
|
MCFPC273
|
MCFPC274
|
MCFPC275
|
|
|
纏繞盤直徑
|
mm
|
27
|
|||||
|

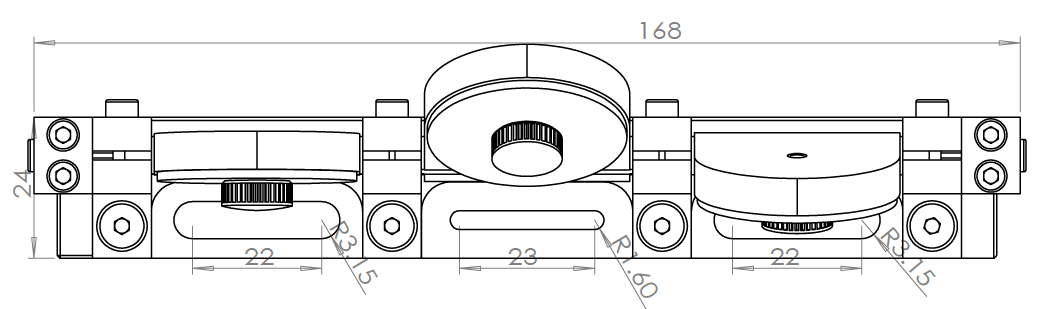

產品尺寸
|
mm
|
168(2)X24(L)
|
|||||
|
光纖類型
|
無
|
460-HP
|
630-HP
|
780-HP
|
1060-XP
|
SMF-28e
|
|
|
工作波長范圍
|
nm
|
N/A
|
450-600
|
600-770
|
780-970
|
980-1600
|
1260-1650
|
|
測試波長
|
nm
|
N/A
|
488
|
633
|
780
|
1060
|
1550
|
|
模場直徑
|
um
|
N/A
|
3.5±0.5um
@515nm
|
4.0±0.5um
@630nm
|
5.0±0.5um
@850nm
|
6.2±0.5um
@1060nm
|
9.7±0.5um
@1550nm
|
|
數值孔徑
|
N/A
|
N/A
|
0.13
|
0.13
|
0.13
|
0.14
|
0.14
|
|
套管類型
|
N/A
|
900um
|
|||||
|
纏繞圈數
|
N/A
|
2-4-2
|
2-4-2
|
1-2-1
|
3-2-3
|
4-3-4
|
|
|
光纖總長
|
M
|
N/A
|
3
|
||||
|
接頭類型
|
N/A
|
FC/APC
|
|||||
|
彎曲損耗
|
dB
|
N/A
|
≤0.1
|
||||
|
參數
|
單位
|
數值
|
|||||
|
型號
|
MCFPC180
|
MCFPC181
|
MCFPC182
|
MCFPC183
|
MCFPC184
|
MCFPC185
|
|
|
纏繞盤直徑
|
mm
|
18
|
|||||
|

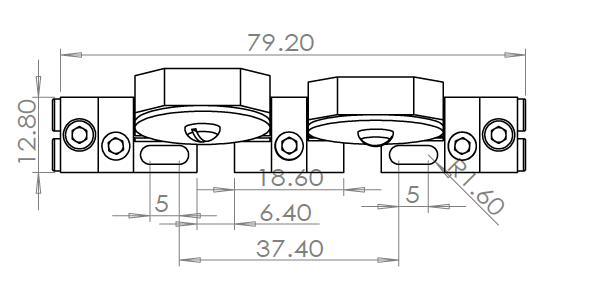

產品尺寸
|
mm
|
79.2(L)X12.8(W)
|
|||||
|
光纖類型
|
無
|
460-HP
|
630-HP
|
780-HP
|
1060-XP
|
SMF-28e
|
|
|
工作波長范圍
|
nm
|
N/A
|
450-600
|
600-770
|
780-970
|
980-1600
|
1260-1650
|
|
測試波長
|
nm
|
N/A
|
488
|
633
|
780
|
1060
|
1550
|
|
模場直徑
|
um
|
N/A
|
3.5±0.5um
@515nm
|
4.0±0.5um
@630nm
|
5.0±0.5um
@850nm
|
6.2±0.5um
@1060nm
|
9.7±0.5um
@1550nm
|
|
數值孔徑
|
N/A
|
N/A
|
0.13
|
0.13
|
0.13
|
0.14
|
0.14
|
|
套管類型
|
N/A
|
900um
|
|||||
|
纏繞圈數
|
N/A
|
3-2
|
3-1
|
4-1
|
2-4
|
1-2
|
|
|
光纖總長
|
M
|
N/A
|
2.5
|
||||
|
接頭類型
|
N/A
|
FC/APC
|
|||||
|
彎曲損耗
|
dB
|
N/A
|
≤0.1
|
||||
