產品名稱 : 平面波導型單模光纖分路器（PLC）
產品型號： MCPLC-12-ALL-P2-G657.A-10-L-FA
工作波長:1260～1650nm
銘創光電生產的平面波導型分路器（PLC）基于平面光波導技術和精密對準工藝，可以將單/雙光輸入均勻地分為多個光輸出，并提供優異的光學性能、高穩定性和高可靠性，以滿足各種應用要求。
|
產品特點
|
應用領域
|
|
低插入損耗
|
FTTX
|
|
低偏振相關損耗
|
CATV
|
|
高穩定性和可靠性
|
無源光網絡
|
|
結構緊湊
|
|
|
參數
|
單位
|
數值
|
||||||||||
|
結構
|
|
1x2
|
2x2
|
1x4
|
2x4
|
1x8
|
2x8
|
1x16
|
2x16
|
1x32
|
2x32
|
1x64
|
|
工作波長
|
nm
|
1260～1650
|
||||||||||
|
插入損耗
|
dB
|
3.8
|
4.0
|
7.1
|
7.6
|
10.2
|
11.0
|
13.5
|
14.4
|
16.5
|
17.5
|
20.5
|
|
損耗均勻性
|
dB
|
0.4
|
0.6
|
0.6
|
1.0
|
0.8
|
1.2
|
1.2
|
1.5
|
1.5
|
2.0
|
2.0
|
|
偏振相關損耗
|
dB
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
0.3
|
0.25
|
0.3
|
0.3
|
0.4
|
0.35
|
|
方向性
|
dB
|
55
|
||||||||||
|
回波損耗
|
dB
|
55
|
||||||||||
|
波長相關損耗
|
dB
|
0.3
|
0.3
|
0.3
|
0.4
|
0.3
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
溫度穩定性（-40～85℃）
|
dB
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
光纖類型
|
|
G657.A或其它
|
||||||||||
|
光纖長度
|
m
|
1m或其它
|
||||||||||
|
連接頭
|
|
FC/APC或其它
|
||||||||||
|
工作溫度
|
℃
|
-40～85
|
||||||||||
|
儲存溫度
|
℃
|
-40～85
|
||||||||||
|
PLC Type
|
1x2
|
2x2
|
1x4
|
2x4
|
1x8
|
2x8
|
1x16
|
2x16
|
1x32
|
2x32
|
|

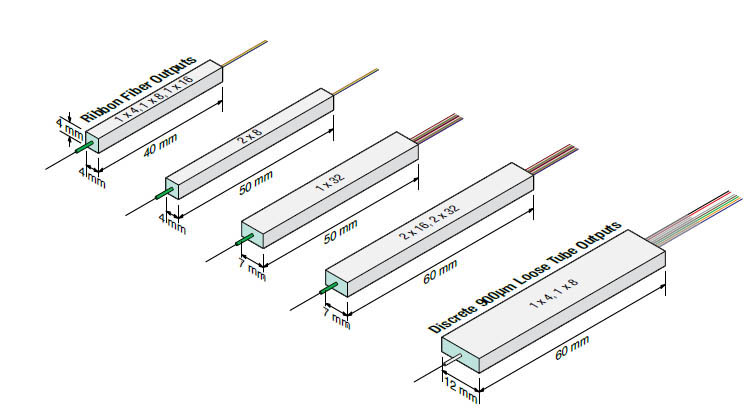

Bare Fiber Type(mm)
|
4x4x40
|
4x4x55
|
4x4x40
|
4x4x55
|
4x4x40
|
4x4x55
|
4x7x50
|
4x7x60
|
4x7x50
|
4x7x60
|
|
Mini Module Type(mm)
|
4x4x55
|
4x12x60
|
4x7x60
|
4x12x60
|
4x7x60
|
4x12x60
|
4x12x60
|
4x7x60
|
6x20x80
|
6x20x100
|
|
ABS Module(mm)
|
100x80x10
|
120x80x18
|
||||||||
|
MCPLC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
端口
|
工作波長
|
封裝尺寸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
12-1x2
22-2x2
|
ALL-1260～1650nm
|
1-Bare
2-Mini type
3-ABS box
|
G657.A1- G657.A1
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
