模場適配器您當前所在位置：首頁 > 產品中心 > 無源產品 > 模場適配器 > 模場適配器MFA

產品名稱 : 模場適配器MFA

產品型號：MCMFA-1064-F-10-H1-10/125DC-P2-10

工作波長:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纖類型 : Hi1060 LMA-GDF-10/125-M

模場適配器MFA
咨詢熱線
0755-23736280
模場適配器MFA
模式場適配器是專為光纖放大器和光纖激光器設計的，它連接兩種具有不同模場直徑（MFD）和數值孔徑（NA）光纖時，可以使得基模信號在熔接點出得到最大限度的通過率。我們可以提供不同波長/不同光纖/不同功率/不同封裝形式的MFA,滿足不同應用場景的需要。
我們規定，沿著光的傳輸方向，小模場直徑光纖向大模場直徑光纖方向為正向，大模場直徑光纖向小模場直徑光纖方向為反向。
產品特點
應用領域
插入損耗低
光纖激光器
高隔離度
光纖放大器
高穩定性和可靠性
科學研究

產品指標

1.0um性能參數指標@正向傳輸

輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1020-1080
Hi1060 or 6/125um,NA0.18/0.46
10/125um,NA0.08/0.46
≤0.3
30W
1020-1080
15/130um,NA0.08/0.46
≤0.3
30W
1020-1080
20/125um,NA0.08/0.46
≤0.3
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
30W
1020-1080
30/250um,NA0.062/0.46
≤0.5
30W
1020-1080
20/400um,NA0.065/0.46
≤0.5
100W
1020-1080
10/125um,NA0.08/0.46 or SC
15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
20/125um,NA0.08/00.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.5
50W
1020-1080
30/250um,NA0.062/0.46
≤0.5
100W
1020-1080
20/400um,NA0.065/0.46
≤0.5
100W

1.5um性能參數指標@正向傳輸

工作波長
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1530-1570
SMF-28e
SMF-GDF-1550
≤0.5
30W
1530-1570
SMF-GDF-1550
12/130um,NA0.20/0.46
≤0.5
30W
1530-1570
12/130um,NA0.20/0.46
25/300um,NA0.09/0.46
≤0.5
30W

2.0um性能參數指標@正向傳輸

工作波長
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1950-2050
SM1950
10/130um,NA0.15/0.46
≤0.5
30W
1950-2050
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
≤0.5
50W
1950-2050
SM1950
25/250um,NA0.09/0.46
≤0.5
30W

1.0um性能參數指標@后向傳輸

工作波長
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1020-1080
10/125um,NA0.08/0.46
Hi1060 or 6/125um,NA0.18/0.46
≤0.5
30W
1020-1080
15/130um,NA0.08/0.46
≤0.5
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
30W
1020-1080
30/250um,NA0.062/0.46
≤0.7
30W
1020-1080
20/400um,NA0.065/0.46
≤0.7
50W
1020-1080
15/130um,NA0.08/0.46
10/125um,NA0.08/0.46 or SC
≤0.5
30W
1020-1080
20/125um,NA0.08/0.46
≤0.5
30W
1020-1080
25/250um,NA0.065/0.46
≤0.7
50W
1020-1080
30/250um,NA0.062/0.46
≤0.7
50W
1020-1080
20/400um,NA0.065/0.46
≤0.7
50W

1.5um性能參數指標@后向傳輸

工作波長
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1530-1570
SMF-GDF-1550
SMF-28e
≤0.5
20W
1530-1570
12/130um,NA0.20/0.46
SMF-GDF-1550
≤0.5
20W
1530-1570
25/300um,NA0.09/0.46
12/130um,NA0.20/0.46
≤0.5
20W

2.0um性能參數指標@后向傳輸

工作波長
輸入光纖
輸出光纖
插入損耗（dB）
最大承受功率
1950-2050
10/130um,NA0.15/0.46
SM1950
≤0.5
20W
1950-2050
25/250um,NA0.09/0.46
10/130um,NA0.15/0.46
≤0.7
50W
1950-2050
25/250um,NA0.09/0.46
SM1950
≤0.7
50W



測溫環境在25℃；以上數據不含頭，我們也可以提供其它不同光纖匹配的MFA，如有其它不同的需求請聯系我們。



封裝尺寸

封裝形式
P1
P2
P3
尺寸
50x5x5
65x12x7
80x12x8
具體什么封裝尺寸根據功率大小來確定，下單前需要跟我們來確認。

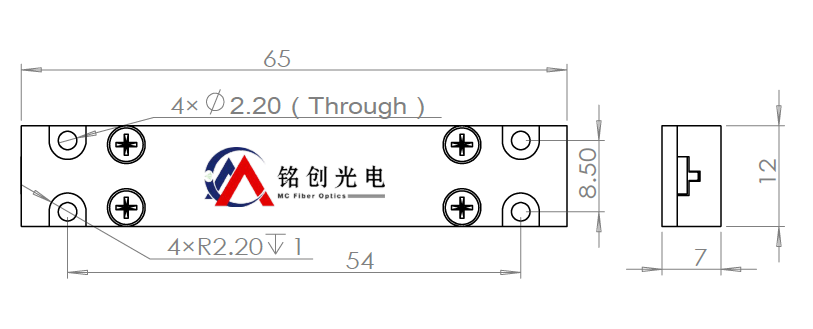

 P2

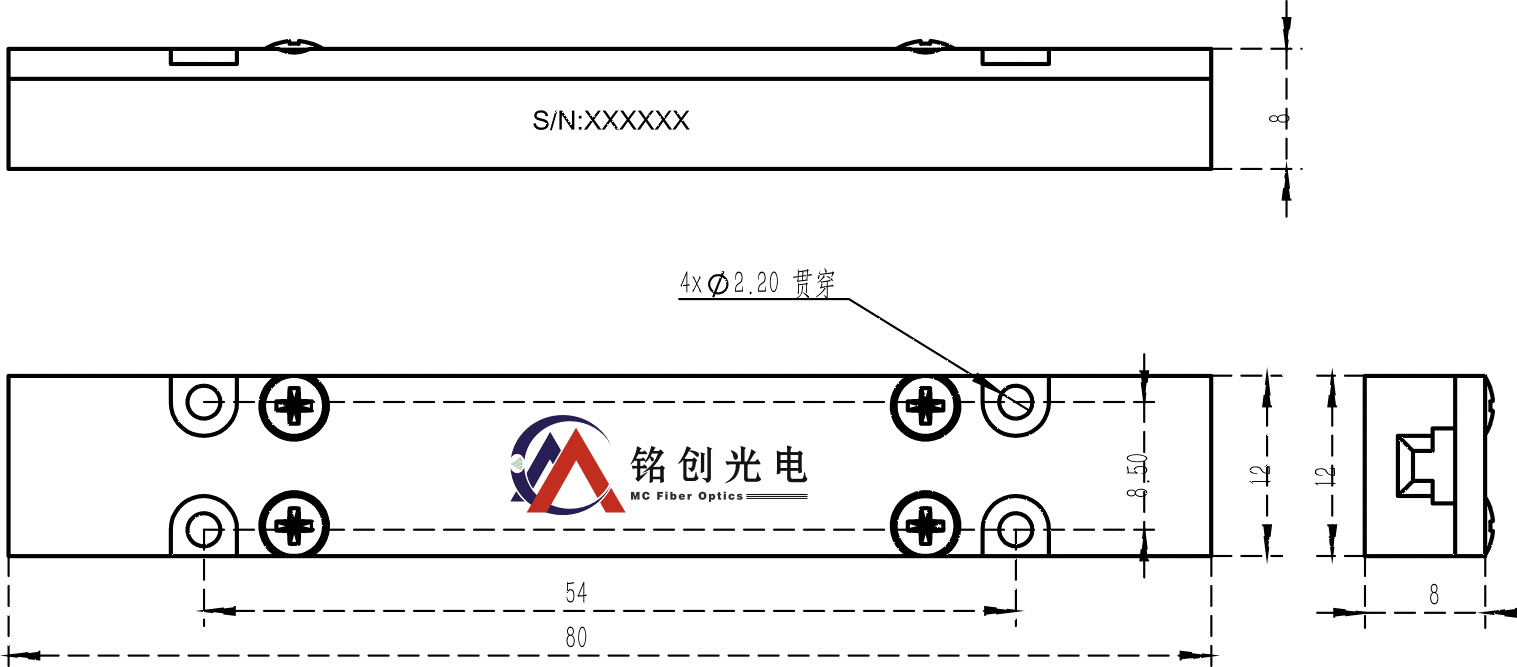

 P3




選型信息

MCMFA
①
②
③
④
⑤
⑥
⑦
工作波長
信號方向
承受功率
輸入光纖
輸出光纖
光纖長度
封裝類型
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
10-10W
30-30W
S-其它
H1-Hi1060
S2-SMF-28e
S19-SM1950
S15D-SM-GDF-1550
10/130/15D-10/130um NA0.15/0.46
10/125/08D-10/125umNA0.08/0.46
20/125/08D-20/125umNA0.08/0.46
30/250/06D-30/250umNA0.062/0.46
S-具體光纖類型
H1-Hi1060
S2-SMF-28e
S19-SM1950
S15D-SM-GDF-1550
10/130/15D-10/130um NA0.15/0.46
10/125/08D-10/125um NA0.08/0.46
20/125/08D-20/125um NA0.08/0.46
30/250/06D-30/250um NA0.062/0.46
S-具體光纖類型
08=0.8m
10=1.0m
20=2.0m
S=其他

1-P1
2-P2
3-P3

選型參考 MCMFA-1064-F-10-H1-10/125/08D-10-2

非保偏模場適配器，中心波長1064nm，信號光正向傳輸，承受功率10W，輸入光纖Hi1060，輸出光纖10/125um,NA0.08/0.46，光纖長度1米，裸纖采用65x12x7殼體封裝。

如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
