光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 4x1泵浦合束器

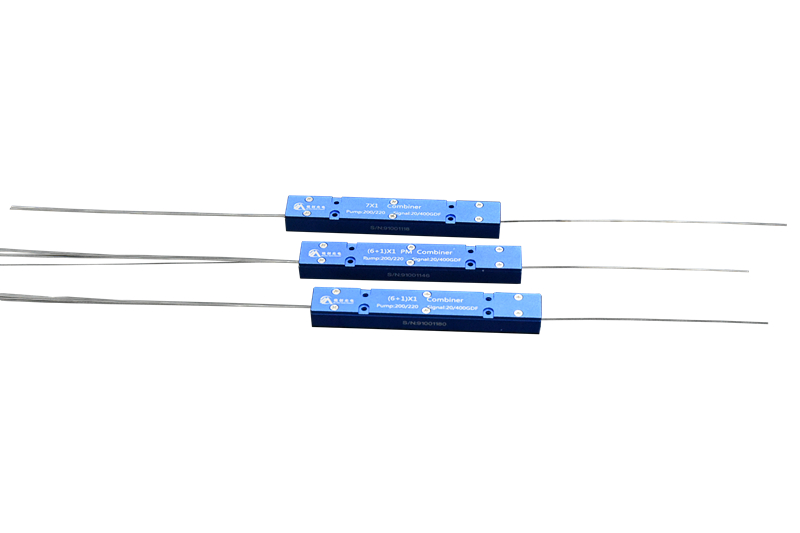

產品名稱 : 4x1泵浦合束器
產品型號：MCMPC-4-915/50-105/125/0.22-20/400DC -08-3
工作波長:800~1000nm
功率 : 25W 50W 100W 300W
光纖類型 : 10/125 20/400 30/250
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
/
|
4x1
|
|
泵浦波長范圍
|
nm
|
780-1000nm
|
|
輸入光纖類型
|
/
|
105/125um（NA0.15或NA0.22）
|
|
輸出光纖類型
|
/
|
200/220um.220/240um或其它
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
95
|
|
單臂輸入功率
|
W
|
25 50 100或者其它
|
|
光纖長度
|
m
|
0.8或者其它
|
|
封裝尺寸
|
mm
|
P2:65x12x7或P3:80x12x8
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
工作波長
|
泵浦輸入光纖
|
輸出光纖
|
泵浦效率
|
單臂功率
|
|
4x1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.22
|
125 0.46
|
95%
|
100W
|
|
4x1
|
780-1000
|
105/125 0.15
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.22
|
200/220 0.22
|
93%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.22
|
220/242 0.22
|
95%
|
100W
|
|
4x1
|
780-1000
|
105/125 0.22
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
200/220 0.22
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
200/220 0.22
|
400/440 0.22
|
90%
|
50W
|
其他指標要求和高功率條件可協商；如有特殊要求，可特別提出。
|

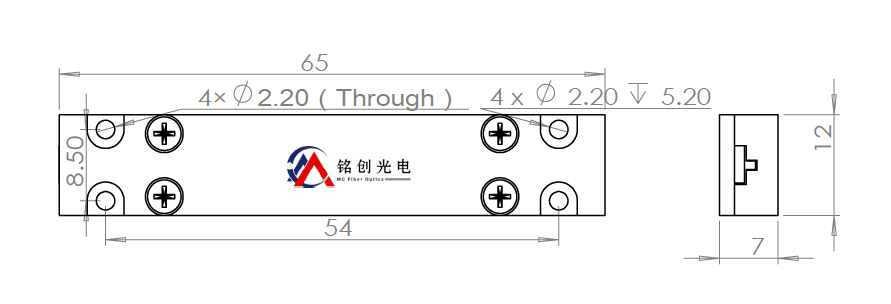

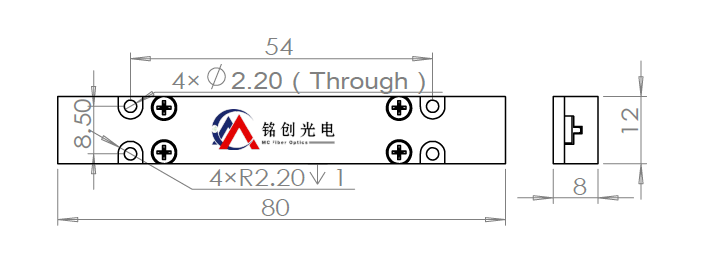

封裝尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
Nx1
|
泵浦波長/泵浦功率
|
泵浦光纖
|
輸出光纖
|
光纖長度
|
封裝類型
|
|
|
4-4x1
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22-105/125um NA0.22
S-具體光纖類型
|
20/400/06D-20/400umNA0.065/0.46
S-具體光纖類型
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
