產品名稱 : 1um（2+1）x1泵浦&信號合束器
產品型號：MCPSC-21-F-1064-915/25-105/125/22-H1-10/125/08D-10-2
工作波長:1020-1080nm
功率 : 10W 20W 30W 50W 100W
光纖類型 : Hi1060 LMA-DGF-10/125-M
（2+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將2路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
-
|
（2+1）x1
|
|
信號波長范圍
|
nm
|
1020-1080
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
-
|
105/125um NA0.22
|
|
信號輸入光纖類型
|
-
|
10/125um NA0.08/0.46
|
|
輸出光纖類型
|
-
|
10/125um NA0.08/0.46
|
|
信號插入損耗（最大值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
單臂輸入功率
|
W
|
50
|
|
M2
|
-
|
＜1.3
|
|
隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
0.8或其它
|
|
封裝尺寸
|
mm
|
P2:65x12x7
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
信號插損
|
泵浦效率
|
單臂功率
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
Hi1060(1060-XP)
|
5/130um,NA0.12/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
Hi1060(1060-XP)
|
10/125um,NA0.08/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
Hi1060(1060-XP)
|
20/125um,NA0.08/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
5/130um,NA0.12/0.46
|
6/125um,NA0.18/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
5/130um,NA0.12/0.46
|
10/125um,NA0.08/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
5/130um,NA0.12/0.46
|
20/125um,NA0.08/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
6/125um,NA0.18/0.46
|
6/125um,NA0.18/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
10/125um,NA0.08/0.46
|
10/125um,NA0.08/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
10/125um,NA0.08/0.46
|
20/125um,NA0.08/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
20/125um,NA0.08/0.46
|
20/125um,NA0.08/0.46
|
0.5dB
|
90%
|
100W
|
|
(2+1)x1
|
1020-1080
|
105/125 0.22
|
10/125um,NA0.08/0.46
|
25/250um,NA0.065/0.46
|
0.5dB
|
95%
|
200W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
25/250um,NA0.065/0.46
|
25/250um,NA0.065/0.46
|
0.5dB
|
95%
|
200W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
30/250um,NA0.062/0.46
|
30/250um,NA0.062/0.46
|
0.5dB
|
95%
|
200W
|
|
(2+1)x1
|
1020-1080
|
200/220 0.22
|
20/400um,NA0.065/0.46
|
20/400um,NA0.065/0.46
|
0.5dB
|
95%
|
300W
|
|

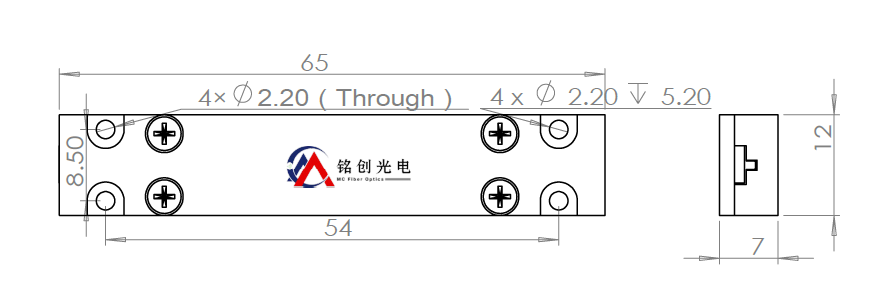

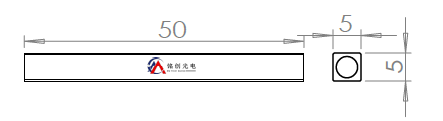

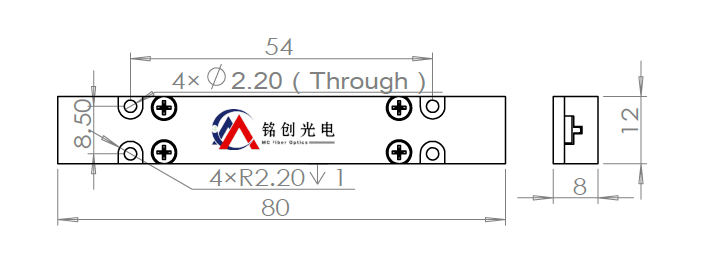

封裝尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
（N+1）x1
|
方向
|
信號波長
|
泵浦波長/泵浦功率
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
|
|
11-(1+1)x1
21-(2+1)x1
|
F-前向
B-后向
|
1064-1064nm
S-其它
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22-105/125um NA0.22
S-其它
|
H1-Hi1060
10/125/08D-10/125um NA0.08/0.46
S-具體光纖類型
|
10/125/08D-
10/125um NA0.08/0.46
S-具體光纖類型
|
|
|
⑧
|
⑨
|
||||||
|
光纖長度
|
封裝類型
|
||||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
