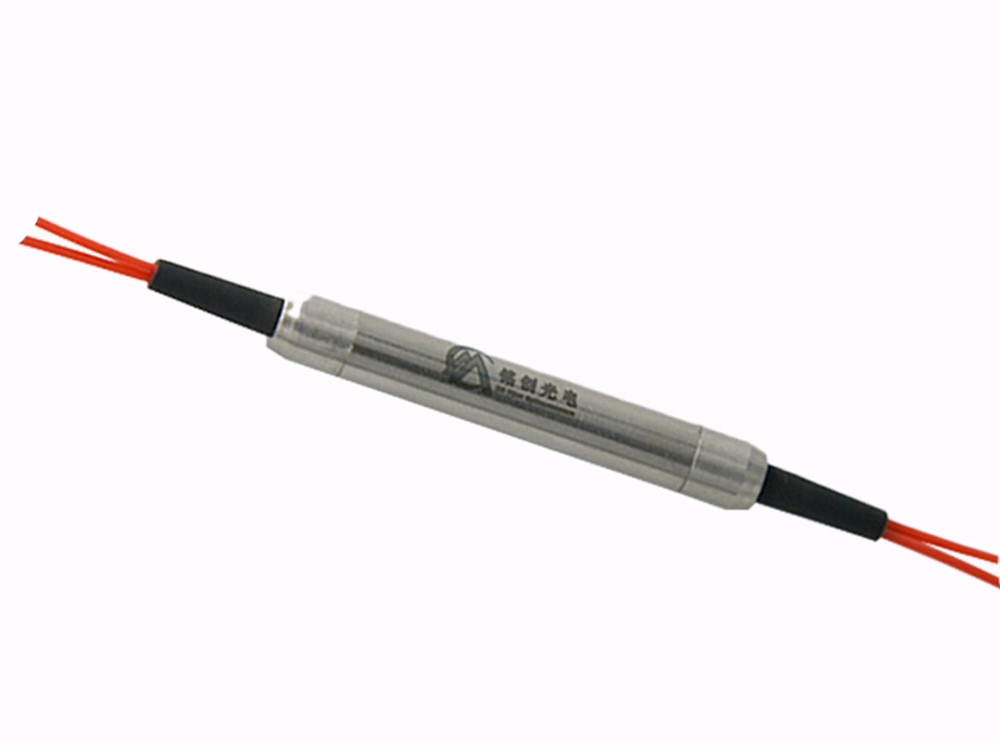

產品名稱 : 980/1550nm保偏波分復用器+耦合器集成器件
工作波長:980/1550nm
保偏波分復用器+光纖耦合器集成器件是集成波分復用器和光纖耦合器二者功能的器件，對耦合信號光泵浦光的同時對信號光進行分光，結構緊湊，節約成本，節省空間的優點。應用于光纖激光器，光纖放大器，光纖傳感等領域。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器/光纖放大器
|
|
高隔離度
|
光通信領域
|
|
結構緊湊，可靠性高
|
激光雷達
|
|
參數
|
單位
|
數值
|
|
|
中心波長
|
nm
|
1550
|
|
|
信號波長范圍
|
nm
|
1528~1565
|
|
|
信號端插損（max）
|
dB
|
1.0
|
|
|
Tap端分光比
|
%
|
1-50可選
|
|
|
Tap端分損耗
|
dB
|
1%(19.0~21.0), 2%(16.2 ~ 19.0), 5%(12.2 ~ 15.0)
|
|
|
WDM隔離度（min）
|
Signal channel
|
dB
|
30
|
|
Pump channel
|
dB
|
12
|
|
|
泵浦波長范圍
|
nm
|
960-990
|
|
|
插入損耗（Pump to Common）
|
dB
|
≤0.6
|
|
|
消光比
|
dB
|
18(Type B),20(Type F)
|
|
|
回波損耗（min）
|
dB
|
50
|
|
|
承受功率(CW)
|
W
|
0.5, 2, 3, 10
|
|
|
峰值功率
|
KW
|
≤10@ns
|
|
|
光纖類型
|
|
Pump:PM980或其它；Common and tap PM1550或其它
|
|
|
拉力
|
N
|
5
|
|
|
封裝尺寸
|
mm
|
φ5.5X35（φ5.5X38 反向泵浦）
|
|
|
工作溫度
|
℃
|
-5~+70
|
|
|
儲存溫度
|
℃
|
-40~+85
|
|
|
MCPMWTH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
工作波長
|
功率大小
|
功率類型
|
Tap端分光
|
泵浦方式
|
工作軸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
9855-980/1550nm
|
00-300mW
01-1W
05-5W
10-10W
|
P-脈沖
C-連續
|
01-1%
05-5%
10-10%
|
B-反向泵浦
F-正向泵浦
|
S-慢軸工作,快軸截止
F-快軸工作,慢軸截止
B-雙軸工作
|
P9-PM980
P15-PM1550
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250uu裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SA-SC/APC
S-其它
|
